Котлы серии КВр и КВм в тяжелой кирпичной обмуровке

КВр 0,35
Разработанные и освоенные в начале 90-х годов, котлы данного типа («Алтай») оказались настолько удачными по конструкции и своим эксплуатационным характеристикам, что без каких-либо серьезных изменений выпускались вплоть до 1997г.

В 1997г. котлы подверглись модернизации. Эта серия котлов получила торговое название «Сибирь».

В 1999г. котлы еще раз подверглись модернизации и получили торговое название «КВр». Несмотря на возраст, котлы этой серии до сих пор пользуются устойчивым спросом, в основном в сельских районах. Основными преимуществами котлов этой серии являются простота и надежность конструкции.

Комплект поставки включает опрессованную трубную часть в сборе на раме с топочным устройством (охлаждаемая уголковая решетка) или колосниками. По желанию клиента возможна поставка котла блоками (отдельно топочная и конвективная части) с предварительной сборкой и опрессовкой.

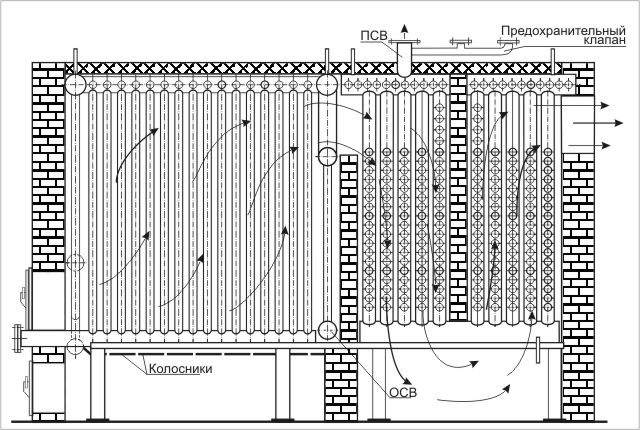

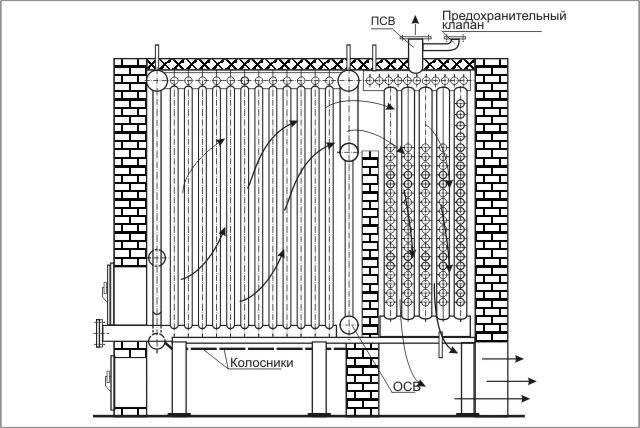

Чертежи котлов
КВр-0,55К
КВр-0,85К

Наименование показателя КВр-0,35К КВр-0,55К КВр-0,85К КВм-0,7К КВм-0,9К КВм-1,16К КВм-1,25К
Мощность, МВт 0,35 0,55 0,85 0,7 0,9 1,16 1,25
Отапливаемый объём жилых помещений, тыс. м3 10,0 18,0 25,0 21,0 25,0 35,0 42,0
Рабочее давление воды, МПа (кгс/см2) 0,6 (6,0)
Температура воды (вход/выход), °С 70 / 95
Расход воды, м3 12,0 20,0 29,0 24,0 30,0 40,0 45,0
Гидравлическое сопротивление котла, МПа (кгс/см2) < 0,09 (0,9)
КПД котла, % 72 74 78
Температура уходящих газов, °С 241 218 223
Топочное устройство колосники охлаждаемая уголковая решетка или колосники механическая топка с шурующей планкой
Масса, кг 1000 1500 2200 2000 2300 2600 2900
Объем обмуровки, м3 5,0 6,5 8,5 8,0 9,5 11,0 12,0
Габариты, мм длина 2600 3000 3500 3800 4200 4400 4600
ширина 1800 1800 1800 по ширине топки
высота 2200 2800 2800 2400 2400 2400 2400
Комплект поставки опрессованная трубная часть в сборе на раме
